MEIWA54・55SERIES
MEIWA54・55SERIESのご紹介

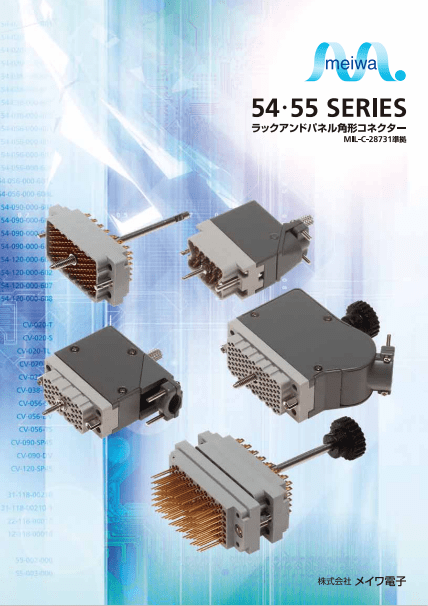

カタログ・仕様書・圧着工具説明書
MEIWA 54 SERIES
MEIWA 54 SERIESは、高速道路料金システム(ETC)、音響設備など様々な電子機器に採用され、その実績は30年以上に及んでいます。丸型に比べ省スペースで使用が可能な角形コネクターです。
主な実績
高速道路料金システム(ETC)
音響設備
ダム操作制御装置・中継装置
車両等試験装置
道路設備
電力設備
主な特徴
★コンタクト芯数は、20、38、56、90、120の5種類がそろっています。
★レセプタクル側及びプラグ側両方ともその必要な附属部品（金具）を取付けられる構造で、非常に融通性に富んでいます。
★ガイドピン及びソケットは、嵌合時のコネクタに方向性をもたせ、ご注文の際6ヶ所のうちご希望の位置に36種類セットすることが出来ます。
★結線方法は、圧着、ハンダ、及びワイヤーラッピングがあります。 四面・接触方式、雌雄両性形のコンタクトを使用しています。
★スクリュー機構は、嵌合／脱着を容易にし、かつ嵌合したコネクタ相互を確実に固定します。
電気特性
| 定格電流 | 8.5A（max.）／250V |
| 接触抵抗 | 6ｍΩ（max.）／1A |
| 絶縁抵抗 | 5,000MΩ（min.） |
| 耐電圧 | 1,800Vrms圧着コンタクト |
| 抜去力 | 2oz～16oz（56.7～453.6g） 嵌合１組ごと |
| 使用温度範囲 | －55℃～＋125℃ |
材質
| コンタクト | 燐青銅 |
| コンタクトメッキ | ニッケル下地、金メッキ仕上げ |
| ハウジング | PBTガラス入 |
| カバー/クランプ及び仕上げ | 亜鉛材（色：グレー）※TSカバーのみSPCC（色：グレー） |
| 適合企画 | MIL-C-28731準拠 |
MEIWA 55 SERIES
主な特徴
★54シリーズと同一コンタクトを使用
★ロック機構付
★各種バリエーション
（ケーブル対ケーブル、ケーブル対基板、基板対基板）
カタログと仕様書（PDF）
圧着工具取扱説明書（PDF）
